主要用于电力系统中做高压并联电容器的单台过流保护用，即用来切断故障电容器，以***无故障电容器的正常运行。

一、概述

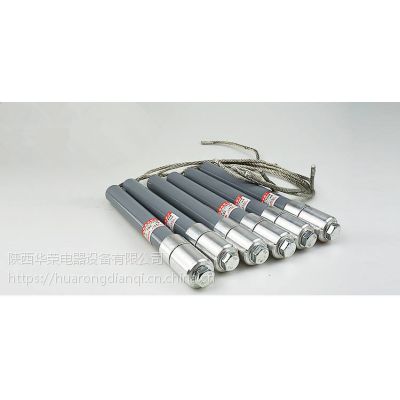

       BRW(N)型并联电容器单台保护用熔断器主要适用于电力系统中做高压并联电容器的单台过流保护用，即用来切断故障电容器，以***无故障电容器的正常运行。

二、使用条件

1、  环境温度：－40℃～+50℃；

2、  海拔高度：不超过1000m；

3、  适用于无火灾、爆炸危险、化学腐蚀、严重污秽的场所。

五、结构与工作原理

      该熔断器是由外消弧管、内消弧管、熔丝及尾线弹出装置所构成。其中，外消弧管是由环氧玻璃丝布管和反白钢纸管复合而成，主要起绝缘、耐爆和有效开断额定容性电流的作用；内消弧管可以在开断瞬间聚集足够压力的非可燃气体，以提高开断能力，故用以开断小容性电流，尾线弹出装置根据应用的条件不同而分为外绷簧式和防摆式结构。防摆式结构又根据所配套的电容器摆放形式的不同划分为适应电容器直立摆放和电容器卧式摆放的两种形式。

       外绷簧式为采用不锈钢弹簧作为熔断器熔丝的绷紧弹簧，当熔断器正常工作时，弹簧处于绷紧储能状态，熔丝过流熔断时，弹簧释放能量，使熔丝残余尾线迅速被拉出外消弧管，配合内、外消弧管产生的气体在电流过零时，将电弧熄灭，***故障电容器与系统可靠脱离。此种结构一般多用于框架式结构的电容成套装置上。

        防摆式结构是将外绷簧改为带有绝缘防摆管的内拉簧式结构，即将弹簧内置于防摆管内，熔丝通过拉簧拉紧固定后与电容器端子连接。当熔丝过流熔断时，已储能的拉簧能量释放，迅速将残余的尾线拉入防摆管内，同时防摆管在固***辅助扭簧的作用下，向外侧移动，也促使断口的迅速扩大，***熔断器的可靠开断。防摆管起避免残余尾线与电容器网门及柜门相碰，消除安全隐患。

六、 熔丝额定电流选择公式
